三岔双向挤扩灌注桩

您的当前位置：首页> 设备及产品 > 三岔双向挤扩灌注桩正文

施工机械

DX桩按不同成直孔工艺可结合采用潜水钻机、正循环钻机、冲击钻机、螺旋钻机、钻斗钻机 (旋挖钻机)、全套管贝诺特钻机及沉管机等成孔钻机。

工作原理

DX挤扩装置由机头、联接器、液压站控制系统及车载系统等组成。机头由双向液压油缸装置、三岔挤扩弓压臂、液压旋转装置、压力传感器等组成。联接器包括油管和解力装置，起到柔性连接传递的作用。

DX挤扩装置设计出了液压双缸双向相对位移的运动形式，工作时，挤扩臂铰点只作水平运动而无上下运动，使挤扩臂上下土体均受挤压，可保证在砂层或其他土层在挤扩后不掉或少掉土。

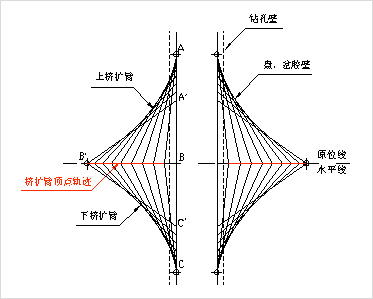

图示1-1 DX挤扩装置的运动轨迹

由图示1-1可见，DX挤扩装置的上臂AB，下臂BC的
三点运动轨迹如下：
A点：|x=0，y=↓|；
B点：|x=→，y=0 |；
C点：|x=0，y=↑|，且A点|y↓|=C点|y↑|。
B点只有水平方向运动，且ABC所形成的包络线均匀连续上下对称，受力总是平衡的，使挤扩过程中不掉土或少掉土，很好的完成侧面形腔。
